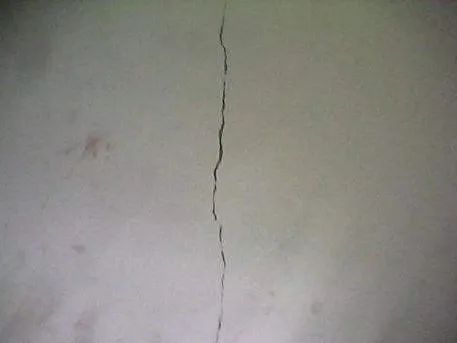

輕質(zhì)隔墻板在施工安裝后，在板與建筑結構的墻柱及板與板之間的接縫處經(jīng)常產(chǎn)生裂縫，這種現(xiàn)象對輕質(zhì)墻板生產(chǎn)企業(yè)，施工安裝單位，建設單位和業(yè)主都帶來很多負面的影響。今天我們來一起了解輕質(zhì)墻板開裂的原因吧~

  生產(chǎn)中存在問題

  01

生產(chǎn)商對生產(chǎn)板材的原材料（如膠凝材料、增強材料、填充材料）質(zhì)量控制不嚴，一些小型工廠沒有試驗室等檢測設施，憑經(jīng)驗來判斷原材料品質(zhì)，產(chǎn)品合格率低；

  02

板材生產(chǎn)企業(yè)生產(chǎn)工藝達不到國家標準。對輕質(zhì)隔墻板材國家有生產(chǎn)標準，生產(chǎn)工藝落后，達不到國家的生產(chǎn)標準，產(chǎn)品吸水率會過大，干燥收縮值超標，這樣的板材在濕熱的春夏由于空氣濕度大，大量吸收空氣中的水分，在秋冬季節(jié)由于天氣干燥失水，使板材干縮造成墻體裂縫；

  03

生產(chǎn)過程中由于養(yǎng)護措施不到位，使板材水化不徹底，強度達不到國家標準，使輕質(zhì)隔墻板自身產(chǎn)生裂縫；

  04

板材不夠齡期就送到施工現(xiàn)場，濕板上墻。有些輕質(zhì)隔墻板生產(chǎn)企業(yè)由于規(guī)模小生產(chǎn)能力和堆放場地有限，當承接到大項目時，為滿足施工安裝工期，就將不到齡期的墻板運送到工地現(xiàn)場，濕板上墻，墻板在安裝后繼續(xù)水化收縮，造成墻體裂縫。這是目前比較普遍的問題；

  05

板材接縫企口處油污染，板材在生產(chǎn)過程中，為脫模方便，在板材模具側邊涂刷脫模劑，為降低成本，脫模劑經(jīng)常采用廢機油，廢機油嚴重消弱了板材與嵌縫砂漿之間的粘結效果。

  氣候溫濕度變化

墻板的含水量與環(huán)境濕度保持相對平衡狀態(tài)，當環(huán)境濕度增高后墻板就吸濕膨脹；當環(huán)境濕度降低時，墻板干燥收縮。因此，氣候濕度的變化是導致輕質(zhì)隔墻板干縮開裂的關鍵因素。

  施工過程中引起

  01

施工前未進行施工技術交底，工人未經(jīng)嚴格的培訓，只憑經(jīng)驗來安裝；

  02

墻體的設計不合理，尤其是長墻連續(xù)安裝，一些框架結構大開間的建筑，內(nèi)墻連續(xù)很長，在施工安裝時如果一次連續(xù)安裝，由于安裝后的墻體各種收縮因素的累積，必然產(chǎn)生一定的收縮應力。墻體長度越長，累積的收縮應力就越大，將在某些局部造成破壞，產(chǎn)生裂縫釋放應力；

  03

輕質(zhì)隔墻安裝時，支撐在板底的木楔未拆除，再加上板底的縫隙處理不認真，造成條板在木楔支撐下產(chǎn)生擠壓變形，而影響墻面開裂；

  04

濕板上墻，墻條板在潮濕的狀態(tài)下即進行安裝，安裝后條板產(chǎn)生干燥收縮，造成安裝裂縫；

  05

輕質(zhì)隔墻板面孔、洞開鑿及處理不認真，填孔洞的材料與尺寸不規(guī)范，造成孔洞周邊的材料收縮開裂；

  06

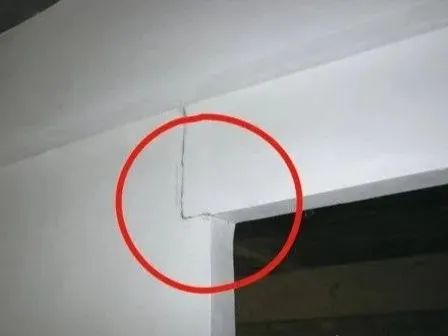

門框上部倒八字裂縫，各種輕質(zhì)建筑條板安裝中經(jīng)常產(chǎn)生門框上部倒八字裂縫，其原因是門框上部墻體和抹灰層是連續(xù)的，而門框下部墻體是斷開的，門框上部墻體產(chǎn)生的收縮應力后是一種限制收縮。而門框下部的墻體是自由收縮，因此門窗框上下部墻體產(chǎn)生收縮應力差，從而發(fā)生倒八字裂縫；

  07

嵌縫砂漿不飽滿，普通水泥砂漿自身硬化收縮。輕質(zhì)隔墻板安裝時，一般是在接縫槽內(nèi)嵌滿嵌縫砂漿后，將板立起安裝。由于普通水泥砂漿混合料與板材附著力差，經(jīng)常在立板過程中造成水泥砂漿脫落。由于嵌縫砂漿不飽滿，普通水泥砂漿與板材粘結效果差和嵌縫砂漿硬化時自身收縮，就可能造成板材安裝后沿著安裝縫開裂。

文章圖片轉(zhuǎn)載于網(wǎng)絡，僅供學習與交流，非商業(yè)用途，版權歸原作者所有，如有侵權，請聯(lián)系我們立即整改刪除。
